SmartDO在微細發泡射出成形(Foam Injection Molding)製程優化上的應用
2019-05-23
對於CAE優化軟體而言，應用實例與經驗才是最可靠的保證。SmartDO自發行以來，一直受到客戶愛護與肯定。除了在產官學研界擁有廣大用戶群，並且在許多工業實務優化設計應用上有顯著效果。例如:
- 扇葉結構及氣動優化設計。
- 一般結構輕量優化設計。
- 土木建築鋼構輕量優化設計。
- 連接器結構及電性優化設計。
- 半導體封裝製程與材料優化設計。
- 複材結構優化設計。
- 流體噴嘴與流道優化設計。
- 馬達效能優化設計。
- 汽車零件與結構優化設計。
本期電子報，介紹由SmartDO歐洲代理商，SimpaTec France提供的一個案例，以SmartDO結合Moldex3D進行在微細發泡射出成形製程之優化模擬。
1.問題描述
本範例針對一個玩具車模型模具，注入33cc的PP塑膠。希望在一定製程條件限制條件下，藉由調整製程參數，就可以將發泡率及減重率提到最大。
圖1所示為標的物的外形及注入口大概位子。射出模擬分析軟體使用Moldex3D

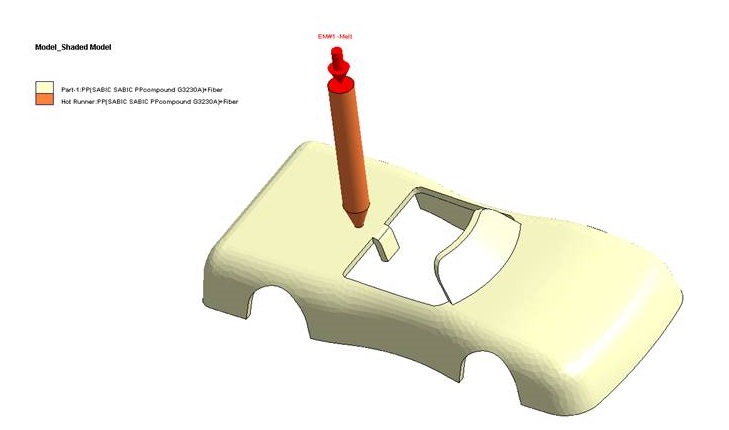

圖 1. 塑膠射出模型及注入口位子
2.優化目標，設計變數及限制條件。
本次最佳化設計的目的，為藉由條整製程參數將發泡率及減重率提到最大。調整的7個製程參數如下所列，每個可調製程參數並有其上下限:
- 充填時間(Filling Time)。
- 融澆溫度(Melt Temperature)。
- 模具溫度(Mold Temperature)。
- 速度壓力切換點(VP Switch)。
- 初始氣體濃度(Gas dosage amount)。
- 發泡時間(Foaming duration)。
- 冷卻時間(Cooling Time)。
除了必需將發泡率及減重率提到最大，射出過程必須符合以下條件:
- Max. injection pressure < 13.2MPa。
- Max. Injection clamping force < 5.4Ton。
- Shrinkage between two nodes (N88873 and N89353) < 0.145%
3.SmartDO製程優化結果
圖2所示為SmartDO優化後之模擬結果。經SmartDO調整上述的7個製程參數後，其減重率由9.5%提高到15.4%。限制條件則如下所列:
- Max. injection pressure由14.01 MPa 降至 9.89 MPa (< 13.2MPa)。
- Max. Injection clamping force 由 5.26 Tons 降至 3.56 Tons (< 5.4Ton)。
- Shrinkage between two nodes (N88873 and N89353) 由 0.22% 降至 0.128% (< 0.145%)

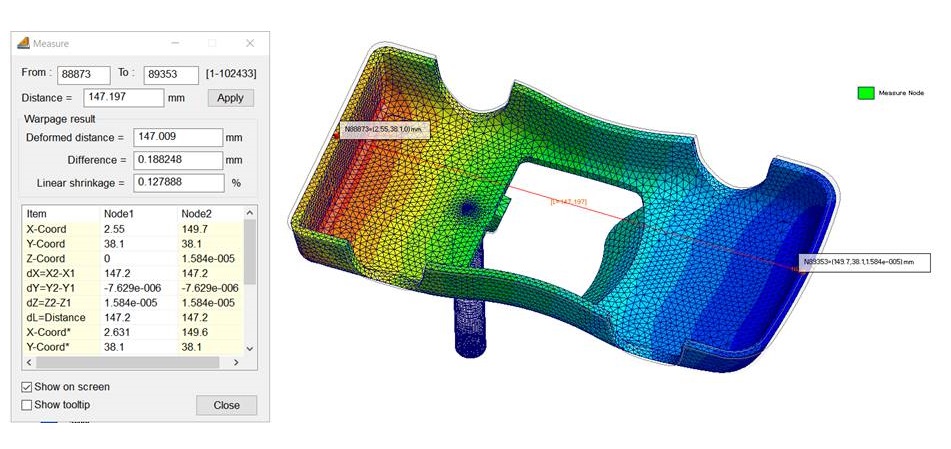

圖 2. SmartDO優化後之模擬結果
以上案例，由SimpaTec France製作提供。如需知道更多細節，請洽崴昊科技或SimpaTec France 。
